Подключение выключателя Lezard
Подскажите пожалуйста куда подключать провода к этому выключателю (по схеме). В выключателе 3 провода.


А зачем в вашем выключателе 3 провода? На двухкнопочник?
Тут же все видно, этот выключатель может отсекать и фазу и ноль. Подключать ввод 5,6 вывод 1,2 или наоборот....
Тут же все видно, этот выключатель может отсекать и фазу и ноль. Подключать ввод 5,6 вывод 1,2 или наоборот....
3- фаза, 5 и 6 остальные, без разницы.
Это переключатель. Чтобы подсоединить как выключатель надо объединить 1 и 2 и подать фазу. на другие контакты пойдут провода от люстры.
вот ёёёёёё..сначала купят ..потом куча вопросов
По схеме, нарисованной на корпусе, это не ВЫключатель.
Это ПЕРЕключатель на две группы ламп.
Работает в паре с другим таким же для включения/отключения освещения из разных мест.
Например для освещения лестницы. Включаем внизу, поднимаемся и выключаем наверху.
(Возможны и другие варианты работы этого переключателя.
Но эта тема к вопросу не относится.)
На фото видны контакты для подключения проводов только 3, 5, 6.
• • •
1.
Если контакты не видны, но они есть на 1, 2, 4 :
Из стены выходят 3 провода. Приходящий "фаза" и два уходящих на лампы в светильнике.
Делаем перемычку между 2 и 5 и подключаем фазу.
У нас две группы в светильнике.
Провод от одной группы ламп подключаем к 6 (или к 3).
Провод от второй группы ламп подключаем к 1 (или к 4).
Меняя 6 на 3; 1 на 4 добиваемся нужного положения клавиш при включенном или выключенном освещении.
2. • • •
Если контактов 1, 2, 4 нет и провода к ним подключить невозможно,
купите ВЫключатель на две группы ламп.

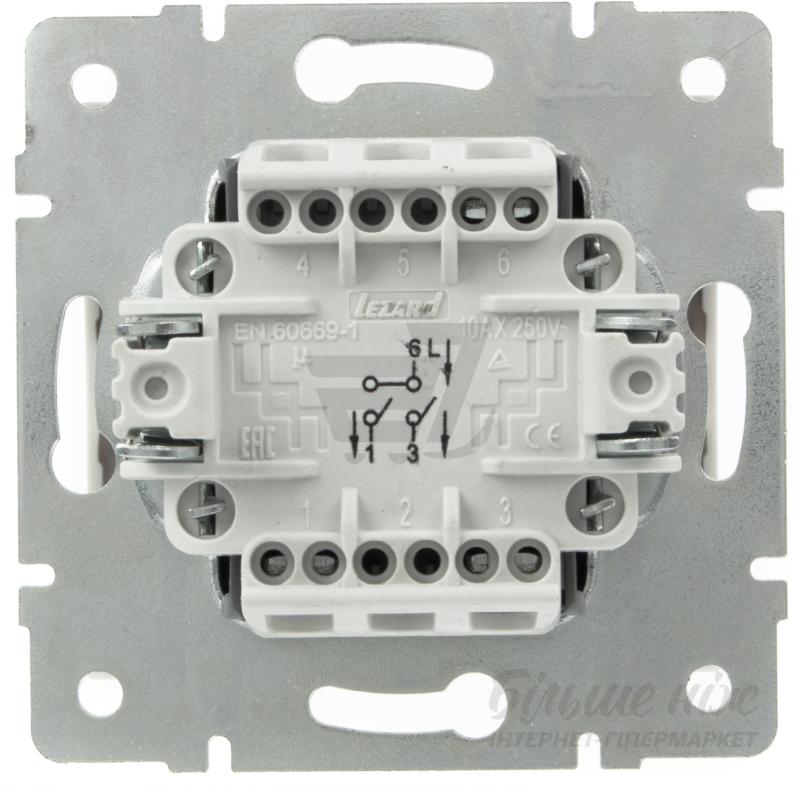

Пример рисунка на корпусе см. на фото.
Подключение:
Приходящий "фазу" на 6.
Провода, уходящие к группам ламп, на 1 и 3.
• • •
Дополнительно см.
https://youtu.be/qET0XS--Kb0?t=49

Это ПЕРЕключатель на две группы ламп.
Работает в паре с другим таким же для включения/отключения освещения из разных мест.
Например для освещения лестницы. Включаем внизу, поднимаемся и выключаем наверху.
(Возможны и другие варианты работы этого переключателя.
Но эта тема к вопросу не относится.)
На фото видны контакты для подключения проводов только 3, 5, 6.
• • •
1.
Если контакты не видны, но они есть на 1, 2, 4 :
Из стены выходят 3 провода. Приходящий "фаза" и два уходящих на лампы в светильнике.
Делаем перемычку между 2 и 5 и подключаем фазу.
У нас две группы в светильнике.
Провод от одной группы ламп подключаем к 6 (или к 3).
Провод от второй группы ламп подключаем к 1 (или к 4).
Меняя 6 на 3; 1 на 4 добиваемся нужного положения клавиш при включенном или выключенном освещении.
2. • • •
Если контактов 1, 2, 4 нет и провода к ним подключить невозможно,
купите ВЫключатель на две группы ламп.
Пример рисунка на корпусе см. на фото.
Подключение:
Приходящий "фазу" на 6.
Провода, уходящие к группам ламп, на 1 и 3.
• • •
Дополнительно см.
https://youtu.be/qET0XS--Kb0?t=49

Ты на схему же смотришь.. Всё нарисовано - понятнее некуда.
Каким ещё способом тебе нужно объяснять..??
Каким ещё способом тебе нужно объяснять..??
3 контакт - подключай фазу ( это 1 провод), 5 контакт - линия 1 (это 2 провод) , 6 контакт - линия 2 (это 3 провод). Фазу - пробником определишь.
Sirojiddin Tuychiyev
Я извиняюсь, но винт с контактами есть только на 3,5 и 6.Видно же на фото
