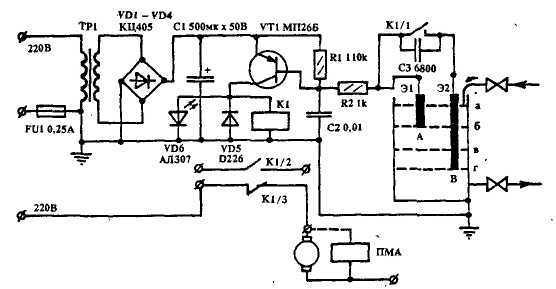

Работает датчик так. При подаче питания в схему и отсутствии воды в резервуаре (если уровень ее ниже отметки "б") реле К1 обесточено и через контакт К1.3 питание поступает на коллекторный электродвигатель или включающий магнитный пускатель ПМА. Когда вода накачается в емкость до уровня "б", сработает реле К1 и своими контактами отключит электродвигатель, пускатель или электромагнитный водозапорный клапан. Реле К1 блокирует систему через электрод Э2 и с этого момента насос включится только тогда, когда уровень воды упадет ниже отметки "г", а выключится ≈ когда вода коснется электрода Э1.
Меняя расстояние АВ, можно настроить датчик для любых
условий работы. В конструкции применен резервуар из металла, если же емкость будет из диэлектрика, необходимо установить третий электрод, который должен соединяться с минусовой шиной источника питания и располагаться на дне резервуара.
