Народ,подксажите,что такое диполь и как ЭТО можно сделать самому? Взамен утерянной антенне на рацию "ЛЕН".

Вообще-то мобильные радиостанции Лён в комплекте идут со штыревыми антеннами. Но можно подключить и диполь на высоте 5 метров над крышей, Землей и вобщем над "поверхностью". Это важно.
У диполя два плеча: правое и левое. Оплётку и центральную жилу кабеля подключаете всё равно как. У штыря вертикальный вибратор-излучатель и 3-4 противовеса, их можно использовать как оттяжки мачты высотой 3...4 метра.
Теперь самое главное и важное. Длина плеча диполя (или вибратора штыря) должна быть определённой, то есть резонансной.
Так как Вы не сказали частоту передатчика (посмотрите сзади на шильдике написано, например 42.5) то есть частота 42.5 мГц, и длина волны, как пример, рассчитывается так
300000/42.5=7058см= 7м 58см
Плечо должно быть равно четверти длины волны. То есть отмеряете длину плеча равной 7.58/4=1.76м и изготавливаете антенну с таким размером. Пересчитаете сами. Ошибка в два-три сантиметра несущественна. Как изготавливают штыревую антенну знаете?
Когда ещё у нас в стране не было Си-Би, я использовал Лен в машине и перекрывал с самодельной антенной в городе более 10 км, а за городом до 30км. По теперешним временам выгоднее использовать Си-Би аппаратуру потому, что в эфире вы не одни, каналов связи много, а всё-таки когда-нибудь кто-то и поможет на трассе. Такое радиобратство... Ну, об этом расскажу отдельно.

на Льнах диполь применяется крайне редко вследствие больших габаритов. гораздо эффективнее-вертикальный штырь с противовесами. к сожалению не указана рабочая частота RX\TX приёмопередатчика, поэтому размеры не привожу.

Диполь - это два куска провода, расположенные на одной линии.



То есть два плеча, изолированные друг от друга. В среднюю точку подключается питающий фидер.
Для "Льна" длина каждого плеча антенны равна примерно 1.5 метра.

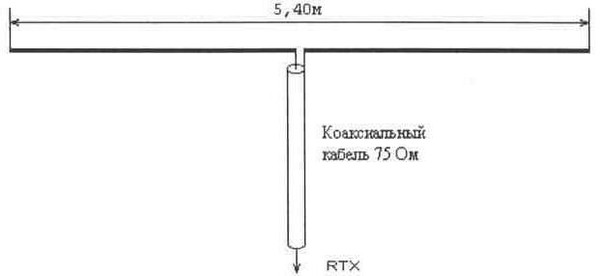

На рисунке указана длина провода для другого диапазона частот. Используй 2 провода по 1,5 метра.

только надо добавит у-колено, или использовать симметричный фидер ( к магистру)

диполь - симметричный вибратор (погугли и будет тебе счастие)))

Диполь имеет 8 - образную направленность
Штыревая с тремя противовесами - круговую.
