Электрический вопрос с весёлой картинкой

Фазные напряжения
Va=Vsin(wt); Vb=Vsin(wt-120); Vc=Vsin(wt-240);
Uab=Va - Vb=Vsin(wt) - Vsin(wt-120)=решив тригонометрию=
Uab=1,73VSin(wt + 30)=Usin(wt + 30)
Аналогично Ubc=Usin(wt -90)
Uca=Usin(wt -210)
Напряжение станет линейным, те же синусоиды и другой фазовый сдвиг

Ты подключишся просто к линейному напряжению ~380.
И там будет обычная синусоида.

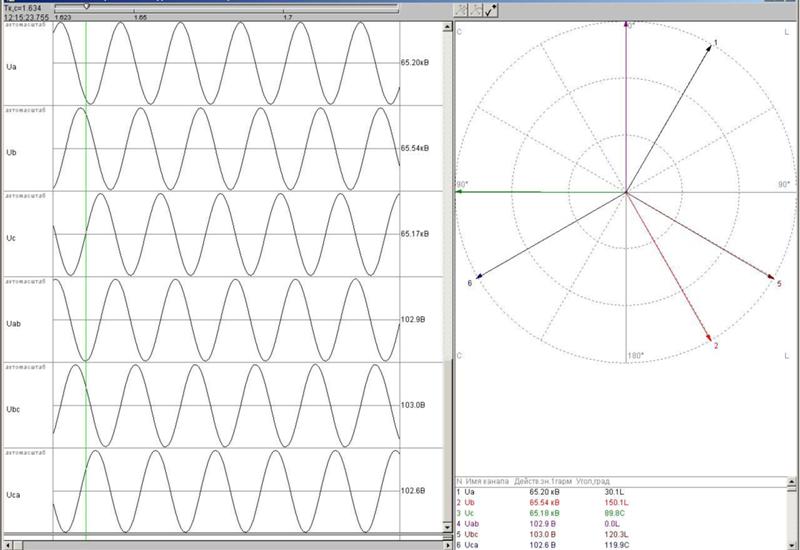

Надо лишь понимать , что она образуется из результирующей фазных напряжений и никогда с ним не совпадёт , опаздывая на 30°Вот синхронизированная картинка фазного и линейного. Ни один максимум одного никогда не совпадёт с максимумом другого...

Ну, нет, это сложно для меня.

Никак,120 гр смещения в оду сторону и 240 противостояния в другую, не делится никак, вращающегося поля не получается, вот если, от одной фазы сделать конденсаторное смещение оно будет равномерным, тогда получится нужное опережение....Стрелки не верно работают....

Как расположите, так и будут выглядеть. Насколько я знаю, двухфазные устройства практического применения не нашли.

Убери одну синусоиду, или векторной диаграммой воспользуйся. Фазовый сдвиг задай, какой захочешь.

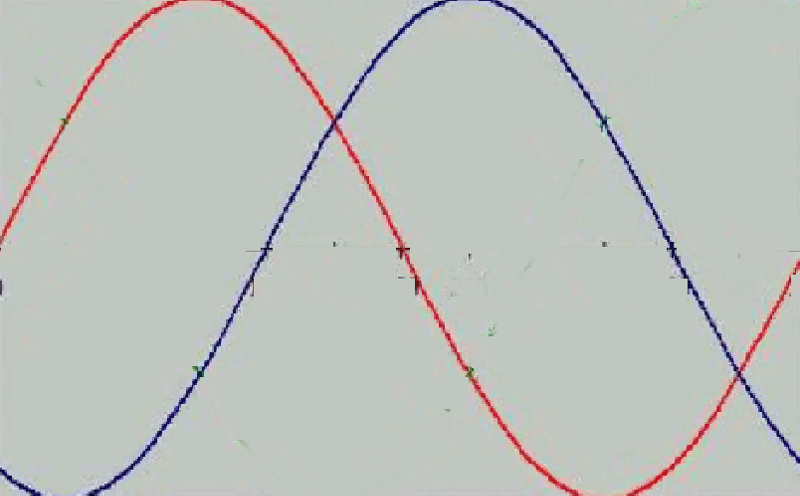

Между фаз - просто синусоида

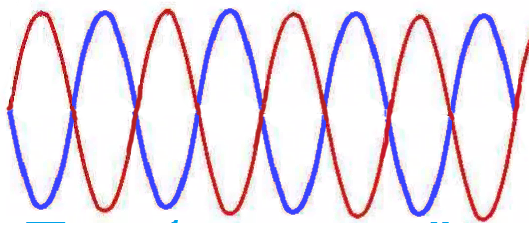

две фазы сливаются в одну.

Фазы-непоседы. Так бы я назвал эту гифку

Убрать одну синусоиду, убрать ноль, включать между двумя оставшимися .фазами с их сдвигом, как и был, всё...
рисовать лень

разность потенциала есть? есть! и работа статора не правильно нарисована! в синусоиде 2 полупириода, а значит 2 потенциала. по этому когда стрелка возращаясь от полюса проходя нулевую точку вектора У должен поменять цвет. а так импульсная постоянка

Почему синусойда? Почему длины стрелок такие Поворот якоря даёт сечение перекрытия магнитопровода как телесные углы в стерадианах, хотя, и при 0 перекрытии по воздуху, сквозь полюса, вставшие на пути (взаимонаводки паразитные)? Ферромагнетики нелинейно насыщаются даже в более далёкой от насыщения "линейной" рабочей точки? Есть схемы делений дублетов, типа на 1 орбите атома 2 скоррелированных запутанных электрона, с противоположными гиромагнитными отношениями, как залежи железа в земной коре и полюс вращения, как деревянного гирокомпаса (радиационный пояс Ван-Аллена, их делили и загоняли в противоположные спирали обмоток (кадуцей), чтобы поля меньше ослаблялись. Вторые он называет позитронами. Почему у моторчиков есть соответствие + и -, и наоборот крутится слабее? Почему продевая челнок в отверстие торойда снизу-вверх, кольцо прокручивают против часовой, если смотреть сверху? Вращение электрона усиливается его движением по спирали, но спин +-1/2. Рикошеты, углы выбиваний, тепловые нутации, прецессии, перигелии... Я думаю, система углубляется. Электрон веретенообразно вращающийся волчок, как деревянный гирокомпас Магнитного война -Стоова. Магнетизм это резонанс, как любое поле. Копнуть глубже, электроны сгорать начнут, КПД за 100 перевалит. Чем экситоний отличается от обычных электрона и дырки? Он ближе к квантовой запутанности. Важна глубина резонанса. Там орбитали электронных уровней поворачиваются, у неодима не внешние валентные, а внутренние, правда. Остаются нутации, прецессии. Угол лишь стремится к 90 градусам. И сила не косинус с синусом(какгоорят по стрелочные приборы), а тангенс и котангенс, как минимум, если не в квадратах. Бесконечная область определения. Ориентации хаотичны, что движения электронов в проводниках, они не от плюса к минусу, а рикошетят куда попало, хоть обратно, ослабляя, и неполные развороты, ориентации. А если электроы пойдут по спирали против спинов (вращений)? https://vk.com/photo239212438_456242317?rev=1
