Как подключить тахометр от 2106 к 2105

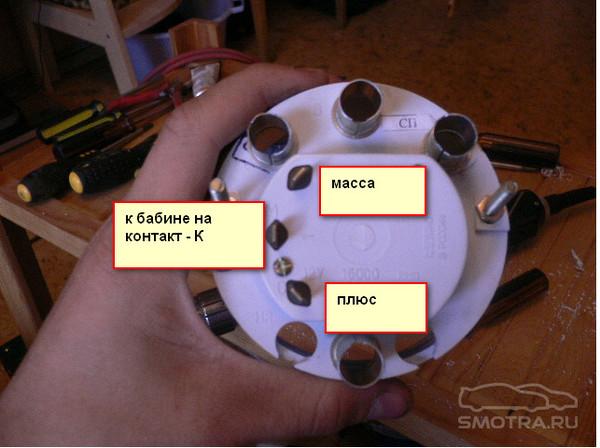

На бабину на контакт с буквой -К

не на а от, и последний черный от комутатора

1. На всех маленких приборах (вода, масло, бензин) спаиваем между собой провода одного цвета, а именно:
a) Красный провод (общий плюс) , на приборах обозначен как "С";
b) белый провод с черной полосой (общий минус) , на приборах обозначен как "BN";
c) белый провод (общая подсветка) , на приборах обозначен как "B". Должно получится с трех приборов: 1 красный (плюс) , 1 белый с черной полоской (минус) , 1 белый (подсветка) ;
2. Все полученные 3 провода вставляем в 8-ми контактную колодку "папу" на рисунке я ее обозначил как "1" (пока в колодке всего 3 провода, только пока) .
Далее, в эту же 8-ми контактную колодку "папу" вставляем провода:
a) розовый (на датчик уровня бензина) обозначенный как "S";b) серый с красной полоской (резерв топлива); c) зеленый (на датчик температуры) обозначенный как "V";
d) серый с черной полоской (на датчик давления масла) обозначенный как "HN";e) серый провод (лампочка давления масла) ;
3. Берем 8-ми контактную колодку "маму" "1" и соединяем купленные провода которые будут аналогичны по расположению в колодке "папы" "1". Я, чтоб не морочить голову при подключении маленьких приборов, от "мамы" "1" до "папы" "2"
4. Дело за тахометром.. .
Ищем на нем те же три провода как и на маленьких приборах т. е. 1) белый "В" (подсветка) , 2) красный "С" (плюс) , 3)белый с черной полоской "ВN"(минус) и припаиваем их к проводам в колодке "папа" "2", аналогичных по цвету.
Не помешало бы поставить между тахометром и колодкой "папа" "2" еще одну колодку 4-х контактную, но я от нее отказался. . На рисунке я это место обозначил как колодка "3".
5. Находим на тахометре коричневый провод обозначенный как "М" и припаиваем (или ставим колодку 1-но контактную) к нему провод по длинее и тянем под приборной панелью в капот к катушке зажигания.
Примечание: Дырок в кузове сверлить ненадо, достаточно нагнуться и посмотреть туда где идут тяги коректора фар и сквозь эту резинку и провести провод в капот.
6. Находим на тахометре черный провод идущий от лампочки заряда акумулятора, обозначенный как "N" и подключаем его к колодке "папа" "2" через колодку "3" (я соединял на прямую, колодки "3" у меня нет) .
Примечание: На "шестерках" бортовая электрика немного отличается от "пятерок" поэтому при подключении лампочки заряда "акума" она не загорится, потому, что нужно ее соединить не с минусом (как она припаяна на тахометре) , а с плюсом, который можно взять от любой, рядом находящейся лампочки, предварительно отрезав минус и припаяв на его место плюс.
7. Находим в колодке "мама" "1" провод датчика масла: серый с черной полосой, на маленьком приборе обозначенный как "HN" и так же как и провод идуший к катушке тянем в капот к датчику масла.
Примечание: На "пятерке" датчика давления масла нет, его ставят отдельно, позаимствовав у "шестерки". Необходимо купить эдакий "тройник": штуцер-датчик и еще 2 медные шайбы-прокладки и собственно и сам датчик.
8. Теперь дело за подключением приборов в бортовую сеть автомобиля.

9. Осталось подключить две лампочки на тахометре: ручник и подсос
