Что означает- КАРКАС ПОД КРОВЛЮ?

Каркас под кровлю - это «скелет» крыши.

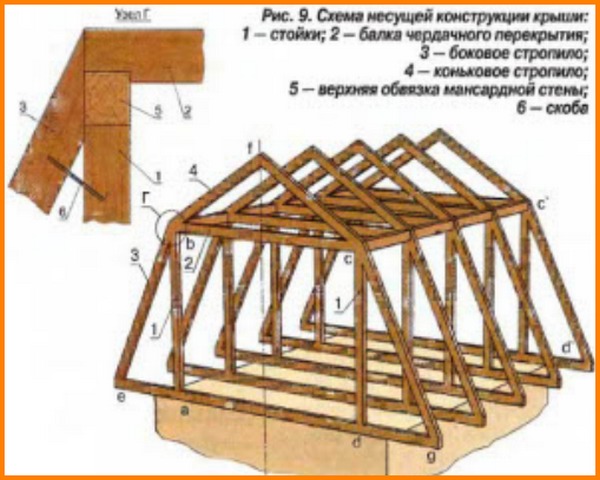

В малоэтажных домах индивидуальной застройки несущей конструкцией обычно является деревянный стропильный каркас. Деревянный каркас крыши состоит из следующих конструктивных элементов: мауэрлата, стропил, затяжек, стоек, подкосов и ригелей.
Мауэрлат ( плотники обычно называют его матицей) представляет собой брус сечением не менее 10 х 10 см или бревно, обтесанное с нижней стороны. Мауэрлат служит опорой для стропил и равномерно распределяет нагрузку от каркаса и кровли на наружные стены. В рубленых домах роль мауэрлата обычно выполняет верхний венец сруба.
Стропила принимают на себя вес кровли, снега и давление ветра, поэтому древесина для их изготовления не должна иметь никаких изъянов: гнили, червоточин, выпадных сучков, трещин в зонах соединения, трещин вне зон соединения глубиной более Х/А ТОЛЩИНЫ бруса и длиной более {/А его длины. Размер сечения стропил подбирается в зависимости от их длины и расстояния между ними.
Самый простой каркас у односкатных крыш, он состоит из наслонных стропил, которые опираются на мауэрлаты, уложенные по верху разновысоких стен, сверху стропил набивается обрешетка.
У каркасов многоскатных крыш стропила висячие, нижними концами они опираются на стены, а верхние концы стропил сходятся друг с другом в коньке. Стропила можно крепить прямо к мауэрлату, но если нужно перекрыть большой пролет, а также при использовании тяжелых кровельных материалов нагрузка может оказаться чрезмерной. В подобных случаях в конструкцию каркаса включаются дополнительные элементы. При этом собираются стропильные фермы, из которых затем и монтируется каркас.

Обрешетка

После установки стропильного каркаса по скатам крыши необходимо настелить обрешетку, к которой будет крепиться кровля. Техника выполнения этого этапа работ зависит от вида кровельного материала.
Сплошная обрешетка устраивается под мягкую кровлю. Фактически она представляет собой дощатый настил. Для обрешетки данного вида доски следует выбирать по возможности обрезные, без сучков и неровностей, шириной не более 140 мм. При таком способе обрешетки нужно учесть одну особенность: доски еще во время хранения начинают коробиться, образуя с одной стороны лоток & mdash; вогнутость, подобие желоба, а с другой — горб (выпуклость) . С учетом данного факта обрешетку следует настилать лотками вверх: при этом дождевая вода, проникшая через кровлю, будет попадать на лоток и стекать вниз. В противном же случае, попадая на горб, вода стечет на стыки досок и просочится на чердак.
Укладываются доски горизонтально, то есть параллельно коньку. Торцевые стыки досок должны располагаться в шахматном порядке и приходиться точно на стропила.
Под мягкую кровлю обрешетку желательно делать в два слоя: первый слой из досок или жердей, называемый рабочим настилом, кладется вразрядку с шагом 30 — 50 см, поверх него под углом 45° к рабочему настилу набивается второй сплошной слой из реек шириной 50 — 70 мм и толщиной 20 — 25 мм. Гвозди в доски обрешетки нужно забивать вблизи кромок, утапливая шляпку. К торцам свесов следует прибить лобовые доски с заранее закругленными кромками: эти доски обеспечивают плавный перегиб мягкого материала кровли.

На этот каркас уже набивается обрешетка, которая зависит уже от материала непосредственно кровли, и ее утепления

обрешетка

делают каркас под крышу и кладут кровлю
