Зачем нужен кварцевый генератор?

В чём смысл кварцевого генератора частоты, когда при усилении сигнала всё-равно нужно настраивать катушки индуктивности и прочее. Можно-же настраивать частоту катушками и так.

Или можно всё-таки усилить частоту генератора транзисторами без индуктивностей и настройки частоты?
Смысл кварцевого генератора в стабильности его частоты.
Дмитрий Кедис
Дмитрий Кедис
62 209
Лучший ответ
Каскады на опорных кварцевых генераторах не требуют никаких катушек!
Botagoz Abubakirova
Botagoz Abubakirova
74 465
Талгат Сулейменов А подробнее можно?

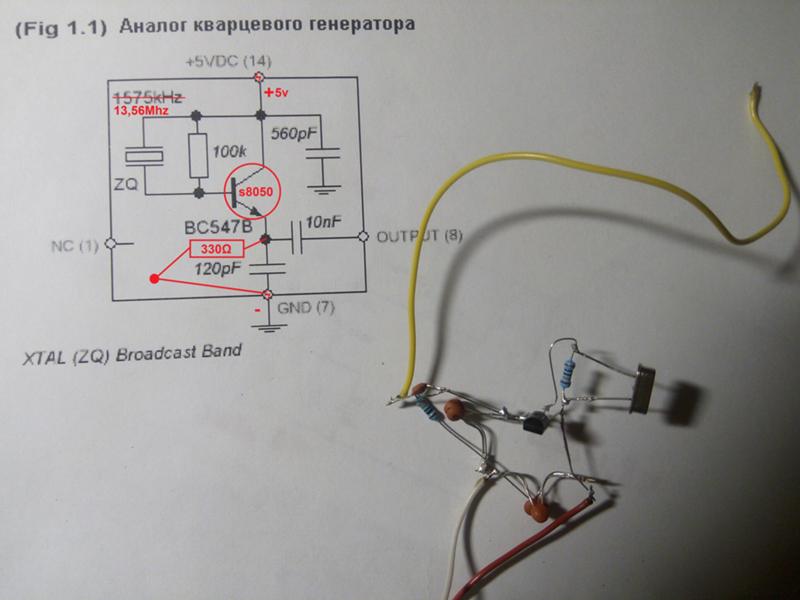

Скажем, сделал я кварцевый генератор на частоте 13.56 мегагерц. Поймал несущую с него на приёмник. Как мне эту несущую усилить на расстояние, примерно 50-100 метров? Без катушек и танцами с настройкой частоты. Это возможно?
Талгат Сулейменов А катушки зачем?
Частота меняется заданная генератором тогда.
Кварцевый - опорный.
А катушками настраивают не частоту, а амплитуду. И полосу пропускания усилителя на прием. А в генераторе - максимальное усиление на данной частоте.
Но с появлением цифры надобность в катушках исчезла, - на смену всему этому пришли синтезаторы частот.
Талгат Сулейменов На счёт синтезаторов частот я не знал.
Также-когда я настраиваю катушки индуктивности, то меняется именно частота, которая ниже 30 мегагерц не опускается, хоть сигнал от кварцевого генератора идёт на транзистор.
Даже и не знаю как быть. Сигнал хороший и стабильный от кварцевого генератора идёт, но усилить его не могу получается, усилитель работает на своей частоте. А сделать несущую мощную не знаю как. Дальность 10 сантиметров от самого генератора меня не устраивает.
Читай внимательно. Кварцевый генератор вырабатывает на пример основную (нужно не путать с гармоническими частотами) частоту 13МГц. Сигнал слабый, антенна не помогает. Значит нужен каскад усилителя высокой частоты на ВЧ транзисторе с резонансным контуром. Контур заранее нужно настроить хотя бы примерно на эту же частоту (13 МГц) при помощи СГ или частотомера, можно и простейший ГИР использовать. Далее связываем кварцевый генератор с УВЧ слабой связью и настраиваем контур УВЧ в резонанс с КГ. В момент резонанса, ток каскада будет минимальный, а напряжение на контуре максимальное. Такой каскад может отдать мощность в антенну уже сотни милливат. Имейте в виду что основная гармоника будет ровно 13 МГц и не спутать с гармониками которые КГ вырабатывает до бесконечности. Хотя можно настроить УВЧ и на сигнал кратой гармоники. Теперь понятно?
Сергей Самусев
Сергей Самусев
76 957
Талгат Сулейменов Про гармоники я знаю.
Есть частотомеры из Китая, которые показывают примерно частоту с антенны.
Ещё есть устройства принимающие сигнал на частоте 13.56 и других, которые ловят сигнал на данной частоте в пределах 10 сантиметров, что с усилителем, что без него. О чём это говорит? О том что усилитель ничего не усиливает, а работает как передатчик сам по себе, на своей частоте, которая задаётся колебательным контуром (катушка индуктивности или катушка индуктивности+конденсатор).

А как контур настроить примерно на частоту? Например 13.56 мегагерц? Схемку не нарисуете? Интернетовские у меня не получаются, пробовал уже.
Кварц и контуры - не взаимоисключающие технологии. Кварц нужен там, где нужна стабильная частота, например в гетеродинах для получении промежуточной частоты. При этом настройка контурами всё ещё остаётся актуальной во входных цепях.
Талгат Сулейменов А подробнее можно?
Скажем, сделал я кварцевый генератор на частоте 13.56 мегагерц. Поймал несущую с него на приёмник. Как мне эту несущую усилить на расстояние, примерно 50-100 метров? Без катушек и танцами с настройкой частоты. Это возможно?
Задавать частоту рабочую микросхемам и помогать им работать синхронно
кварц-стабильность и большая добротность, эквивалентная схема-последовательно подключенные конденсатор и индуктивность (последовательный контур)
Игорь Сас
Игорь Сас
75 895
Если синусоида искажена (это почти всегда так), то в ней есть высшие частоты гармоники, фильтры и контуры в усилителях могут пропускать какие-то другие частоты, в зависимости от настройки.
Nessibeli Khalypaeva
Nessibeli Khalypaeva
70 640
мода на "новые технологии" того времени..
(и плюс-работа спецслужб по сигнализации
инопланетянам о "перемещениях землян")
Надежда Рощина
Надежда Рощина
29 373
Надежда Рощина (чт те могли п их контролиравать)
Это более старая версия генераторов и уже не совсем актуальна как в прошлом. На http://xwatt.ru/generatory_benzinovye-c-596_1538.html недавно покупал бензиновый, он куда практичнее мне кажется нежели этот.
Все катушки с емкостями будут уводить частоту довольно в больших пределах в соответствии с ТКЕ и уходом индуктивности от температуры.
Именно поэтому применяют кварцы там где надо.
Талгат Сулейменов А подробнее можно?
Скажем, сделал я кварцевый генератор на частоте 13.56 мегагерц. Поймал несущую с него на приёмник. Как мне эту несущую усилить на расстояние, примерно 50-100 метров? Есть проволока 0.4мм, и конденсаторы различной ёмкости, транзисторы КТ368, S8050, 2N3904 и другие. Как сделать усилитель со стабильной частотой?
Талгат Сулейменов https://ru.aliexpress.com/item/1MHz-700MHZ-3-2W-HF-VHF-UHF-FM-transmitter-RF-Power-Amplifier-For-Ham-Radio-Heatsink/32713308697.html?spm=2114.13010708.0.0.s86iVk

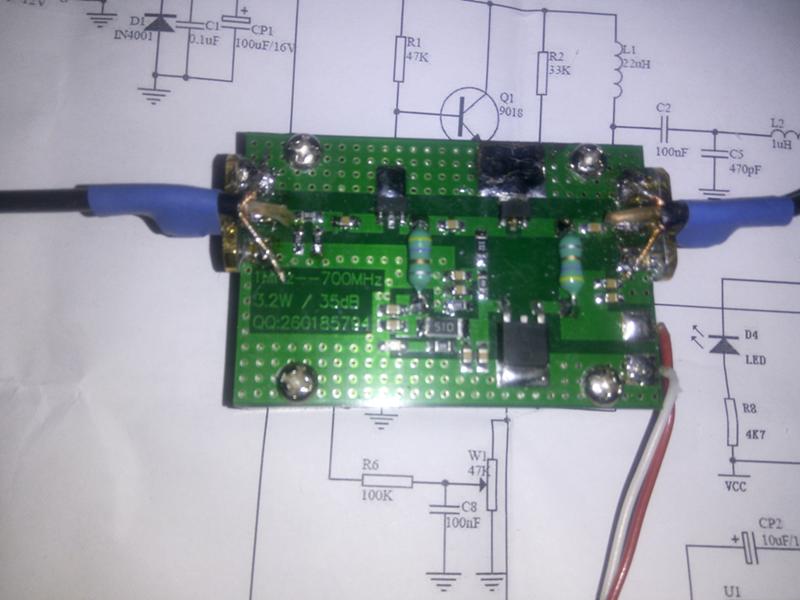

Вот усилитель. Уже покупал даже. И кабель перепаивал с 75 Ом на 50 Ом и через конденсатор сигнал пускал, чего только не делал с ним. И какой только сигнал не пускал, и 433.92 мегагерца и с обычного FM трансмиттера, типа 89.2 мегагерца и с генератора кварца. Ничего не работает. Греются транзисторы на усилители в лучшем случае и всё и горит светодиод, якобы работает усилитель и всё. А самому паять скажите какую схему только не сложную
