Вопрос про работу TDA7381 от авторесивера!
Заснял как работает сборка у меня. Имею: БП АТХ, ресивер Alpine 9812RB, сборка на TDA7381 и 4 динамиков в задней полке. Фильтруется конденсаторами. Суть в чем: при работе от плеера/телефона/компа или других источников несимметричного сигнала звук нормальный даже на максимальной громкости. При подключении усилителя к магнитоле вот что происходит: подключаю одну сторону (без разницы какую) - работает нормально, вторая сторона ловит помехи/молчит (в машине нет помех если мотор не работает). (Кстати, на помехи внимания не обращайте - просто это бп атх, комментировать больше нечего. Ну нет у меня другого источника 12в!: nea:). Как только подключаю вторую сторону - дины (все) начинают стучать. Чем громче бас - тем сильнее стучат. Стучат даже когда громкость 0 но с периодичностью где то раз в 2-3с. Пробовал запитывать моно (не стерео, у меня по 2 канала на сторону на усилителе замкнуто), на удивление - проблема не исчезла. Запитал между процессором и встроенной TDA-шкой - не исчезла проблема. Пробовал всяко-разно, и кондерами подрезал, и резисторами - ниче не помогает. Пробовал делать провод покороче - частота стуков изменилась, но не исчезла. Помогите! Руки уже опускаются. Может это личная неприязнь у этой тдашки? Почему от плеера орет, а от магнитолы вот такое случается? Может быть процессор не справляется с двумя тдашками (насколько я знаю у них на входе маленькое сопротивление). Может стоит попробовать с какими нибудь резисторами на входе? Кто нибудь знает, может сталкивался кто. Видео прилагаю, там на видео все более менее понятно. Уточняю: подключился вразрез между процом и тдашкой встроенной. Вначале показываю как работает от плеера, если не слышно - все нормально работает. Здесь нельзя видимо вставлять видео, попытаюсь в следующем сообщении вставить (первый раз на форуме).

Вариант два : плохо разведена земля (–корпус). Образуется петляположительной обратной связи. Силовой минус магнитолы и унч в идеале должен идти самостоятельным проводом прям от аккумулятора. В идеале.
То долго объяснять (может и плата разведена не корректно ; подключи прям на питающие ноги м/с ёмкость ~4700 мкФ )

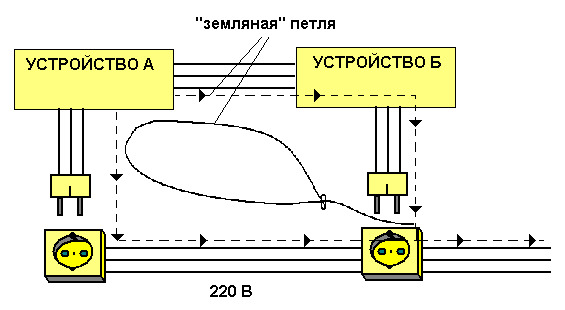

Вот картинка, объясняющая грубо суть возможного.. Не важно, что 220. Более "слабый потребитель не должен быть включён поперёд более мощного.

То долго объяснять (может и плата разведена не корректно ; подключи прям на питающие ноги м/с ёмкость ~4700 мкФ )
Вот картинка, объясняющая грубо суть возможного.. Не важно, что 220. Более "слабый потребитель не должен быть включён поперёд более мощного.

1) при подключении усилителя к какому то источнику сигнала, надо все другое отключить от входов микросхемы, есть такое выражение "привести сигнал ко входу" Это значит, что выходное сопротивление устройства с которого идет сигнал должно быть на 4 порядка и более, ниже чем входное сопротивление микросхемы а уровень сигнала был в районе чувствительности усилителя для номинальной мощности.... Не выполнение этих условий и приводит к грохоту в динамиках от задавливания переходных емкостей данных устройств.... Перевожу на Русский, Разорвать все 4 входа от микросхемы, и сделать переключатель входов чтобы кроме магнитолы ничего к входам не было подключено, и если сигнал сильный, то надо сделать делитель напряжения по каналам из резисторов, в принципе все решаемо....
Юлия Гибу
мне нужно оставить штатную микросхему рабочей, вопрос про полку которая подключается дополнительно. Нужно 8 динамиков
Лариса Коробко
Денис Миникаев, TDA7381 н пробуй менять местами замкнутые каналы на входе, возможно это не квадро а стерео и ты замкнул входы разных усилителей между собой, в итоге они мешают друг другу, так как питание организовано внутри самой микросхемы под стерео, то есть два усилителя внутрм играют немного не в такт.... В общем - меняй соединение на входах - правый фронт и правый тыл в один замкни, левый фронт и левый тыл тоже замкни... Так и пробуй менять местами - потом правый фронт и левый фронт в один, а правый и левый тыл в другой.. А возможно входы квадроусилителя нельзя объединять в один...
Спасибо большое. Поржал от души. Начал со слов "несимметричного сигнала звук". ))))))))))))
Шедевральный вопрос!
Теперь серьёзно.
Куда Вы там вход подключили не ясно. Но явно не туда куда надо. К УМЗЧ магнитолы идёт сигнал левого и правого каналов. Вот выводы этих конденсаторов со стороны микросхемы (в магнитоле) надо отпаять от платы. И к ним припаяться. Возможно потребуется нагрузить резисторами. А питание с штатной микросхемы магнитолы снять.
Шедевральный вопрос!
Теперь серьёзно.
Куда Вы там вход подключили не ясно. Но явно не туда куда надо. К УМЗЧ магнитолы идёт сигнал левого и правого каналов. Вот выводы этих конденсаторов со стороны микросхемы (в магнитоле) надо отпаять от платы. И к ним припаяться. Возможно потребуется нагрузить резисторами. А питание с штатной микросхемы магнитолы снять.
