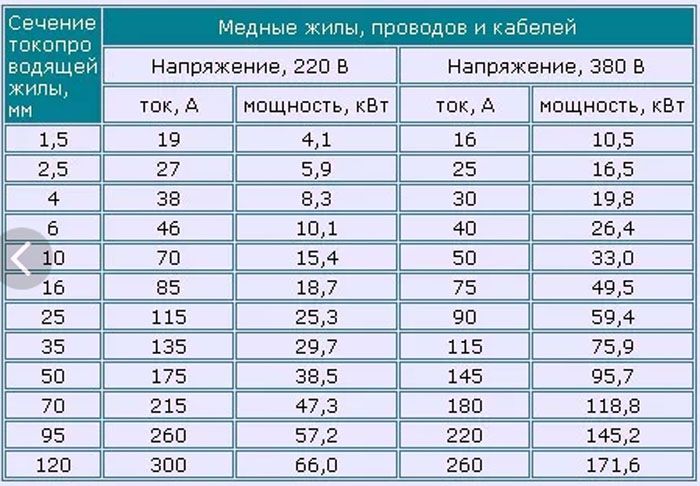

Мне не понятно в таблице где 380 в. Где написано 171.6 квт. И кабель 120 квадратов.
Это тоесть 1 жила 120 квд. Расчитана на 171.6 квт. И ток 260а. Или не правильно.
К примеру возмем. Мне нужно подключить двигатель на 171 квт. 3 фазы. Это тоесть получается 171 разделить на 3 и получим это тоесть каждая фаза двигателя на 57 киловат. Или нет
Да, вы правы в том, что нагрузка в этом случае равномерно распределена по фазам.
То есть мощность мотора можно делить на три для каждой фазы. Однако для вычисления тока нужно брать напряжение 230 вольт, а не 400, поскольку после деления мощности каждая обмотка получается отдельной от остальных, и можно считать её работающей между фазным и нулевым проводником.
Также, нужно учитывать косинус фи двигателя.
Правильнее всего -- делать не только энергетический расчёт, а обратиться к руководству по эксплуатации двигателя, которое выпускает производитель. Там могут быть прочие нюансы.
Например, ABB выпускает такие руководства как к моторам, так и к частотным приводам (недавно читал такой по частотникам на 560 кВт -- увлекательная вещь, рекомендую).
Твоя таблица на жилы, дели на три. А лучше таблицу найди на три жилы
Расчёт подключения двигателя вообще не такой, двигатель имеет такую штуку как пусковые токи и по ним надо выбирать кабель и защиту, одной мощности мало
171 кВт это примерно 350 ампер рабочего тока, если длина кабеля больше 100 м то подбирай кабель на ток где то500 ампер
Расчеты правильные. Если двигатель один, то сечение увеличивают в два раза, чтобы избежать просадки напряжения при пуске. Исключение: тяжелонагруженные двигатели (типа вентиляция, которые могут выходить на рабочий режим несколько десятков сек. - там особые условия расчета сечения).
1. Для нескольких станков учитывают коэффициент спроса. Т. е. все станки не будут запускаться одновременно и/или работать на полную мощность.
2. Если единичная мощность станков не выше 1/5 общей, то на пусковые токи дополнительное сечение закладывать не требуется. Исключение: если длинна кабеля более 50 м.
3. Аппараты защиты по току КЗ выбирают по пусковым токам оборудования; по тепловой защите - по допустимой токовой нагрузке КЛ.
4. Допустимая токовая нагрузка рассчитана для температуры + 25 гр. и одиночной прокладке кабеля. Если температура другая и/или несколько нагруженных кабелей прокладываются в пучке, надо учитывать поправочные коэффициенты (ПУЭ, гл. 1.3).
Я как понимаю эти 200 квт нужно делить на 3 и я получу что каждая жила кабеля будет потреблять по 67 квт. Если грубо говоря
