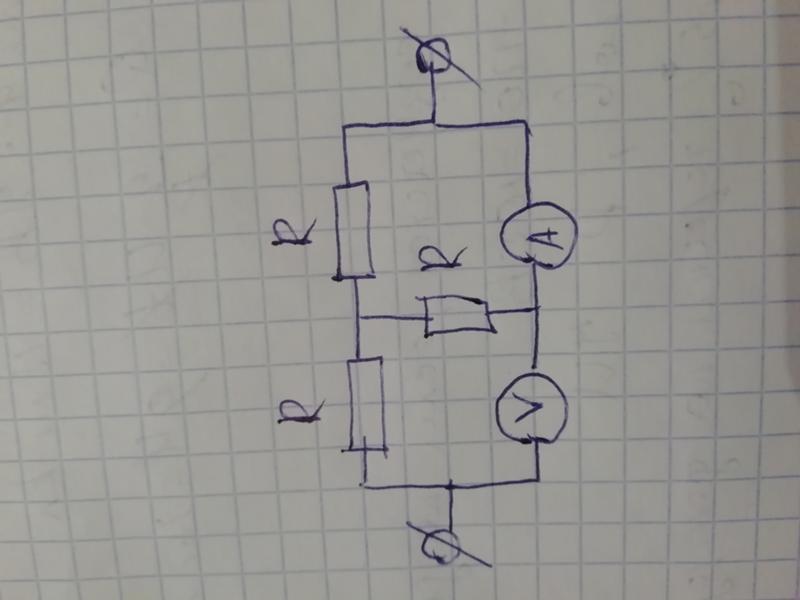

Сопротивление каждого резистора в схеме 100в

У них уже сопротивление в вольтах, ну офигеть теперь...

3 вольта.

то ли будет в их ег...

Сначала исключим из схемы вольтметр и амперметр, потому что они не меняют параметры схемы, а из-за них она кажется сложнее. При чём амперметр просто забираем, а вольтметр вместе с контактами (потому что когда он был, то через себя ток не пропускал почти).

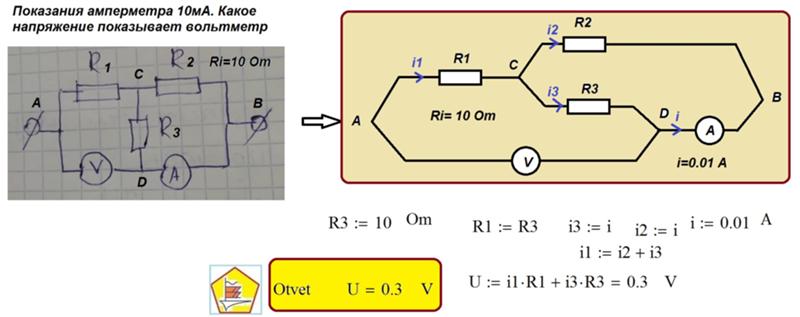

получили схему с резистором, последовательно к которому подключено 2 параллельных резистора, на одном из которых сила тока 10мА. Если резисторы все одинаковые, то и на втором 10 мА, а на самом первом тогда 10 + 10 = 20 мА.

Итак сила тока проходящая через схему равна 20мА.
Сопротивление схемы равно: R + R/2 = 1.5*R

Теперь посмотрим как мы подключали вольтметр... по сути мы можем двигать соединения как нам угодно, но только нельзя перекидывать их через детали (если подключено справа, то переподключать слева), потому что тогда изменятся параметры схемы. Вот мы всё подвинем аккуратненько и окажется, что вольтметр подключен параллельно ко всей этой схеме, а значит измеряет напряжение на всей схеме.

Тогда напряжение равно
U = I*R = 0.02 * 1.5*R = 0.03*R

Осталось подставить значение сопротивления одного резистора и получить ответ (просто у Вас всё же не понятно чему это сопротивление равно... уж точно не 100 вольт :)) )

Я бы еще проще порассуждал.
Сопротивление рамки амперметра, как правило, очень мало.
Если допустить, что оно очень близко к нулю, то амперметр можно исключить из схемы.
Вернее, вместо него поставить перемычку.
Тогда вольтметр окажется подключенным непосредственно к источнику питания.
То есть покажет напряжение между верхней и нижней клеммами.

Сопротивление измеряется в Омах, а не в Вольтах.
100 Ом или 10 Ом?
