Самодельный кассетник подмагничивание

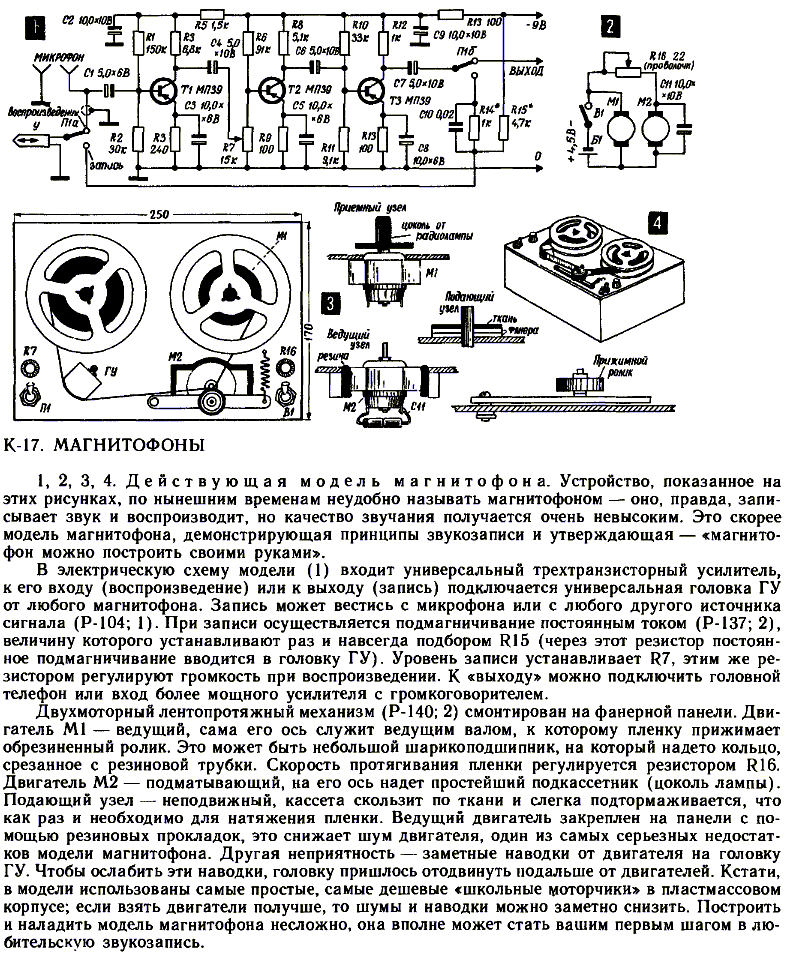

Вот наткнулся на схему, которую собирал пару лет назад и задался вопросом, почему звук пишется на кассету очень очень тихо, при чём с любого усилителя записи и подмагничивании постоянным током. Ведь в китайских мафонах нет ГСП и пробки: на голову просто постоянку подают, но звук там хоть и некачественный, но явно более громкий. Так вот: в чём может быть причина? (Звук тихий настолько, что его можно прослушать только на заводском при подключении к Радиотехнике у 101 на макс. громкости). Схема из книги "Электроника шаг за шагом". Обращаю внимание: вопрос не о качестве звука, а о его громкости. Если у кого-нибудь есть схема тракта записи китайской баллалайки, буду благодарен
А и пробовал собирать ГСП на транзисторах, ни к чему это не приводило. Всё упиралось видимо в настройку фильтра-пробки, хотя при любых настройках, звука почти не слышно было
АА
Анастасия Акульчик
732
Транзисторы подобрать по макс, усилению, ток записи выставить R 14, ток подмагничивания R 15, тут нет головки стирания, а стало быть ГСП не нужен, записывать на чистую ленту, уже стертую на другом магнитофоне... Т1 - 3 можно заменить без переделки всей схемы на КТ 3107 ЕЖЛ... Я не видел китайские бобинники, такого формата, у ни все кассетные, а это совсем другие схемы с постоянной времени в цепях крррекции, и очень простых схем для них тьма тьмущая, к примеру успешно работают тракты на микросхемах К548 ун1а-б ГСП и фильтр пробка настраиваются легко и просто, по качеству не уступает аппаратам.... 2 го класса а где то и натягивают на кукан всю китайщину....
ВВ
Владимир Весёлкин
94 913
Лучший ответ
Анастасия Акульчик я про китайские кассетники и говорил. Получается что надо постоянку на головку подать? А и ещё. В режиме воспроизведения звук очень даже хороший
Проблема тут не столько в схеме, сколько в отсуствии нормального прижима ленты к головке.
Михаил Попадюк
Михаил Попадюк
79 981
Наталья Костина Автор вопроса, однако, с кассетами пробует, где прижим уже организован конструкцией кассеты...
С выхода данного усилителя звук не будет громким и он видимо рассчитан для прослушивания на наушники. По этому выход усилителя нужно подключать еще к одному усилителю мощности. Если и после УМ звук тихий, то проверьте работу усилителя на микрофоне. Чувствительность с микрофона с тремя каскадами усиления будет бешенной. Если есть генератор, проверьте усилитель со входа 0.1В на выходе должно быть не менее 1В. Других вариантов не вижу. Схема рабочая и сомневаться в ее правильности не стоит. Смените все переходные междукаскадные конденсаторы на меньшую емкость и большее напряжение, у таких конденсаторов меньше утечка. Если и эта мера не помогает ---смени головку.
Николай Конончук
Николай Конончук
66 397
Анастасия Акульчик с воспроизведением порядок. проблема в записи. записывает крайне тихо, почти не слышно
насколько мне помниться, это было копией японского магнитофона-игрушки.
вот здесь есть его прототип, поищи.
http://vintage-technics.ru/Miny.htm
я думаю, у тебя усилитель слабый.
во всех таких схемах использовался двухтактный трансформаторный выход.
СД
Сухарькова Даша
96 588
постоянный ток для подмагничивания не должен быть ни мал. ни велик... Это значит, что его надо подбирать...
АР
Акжами Рахимова
88 317
