Подскажите как правильно подключить

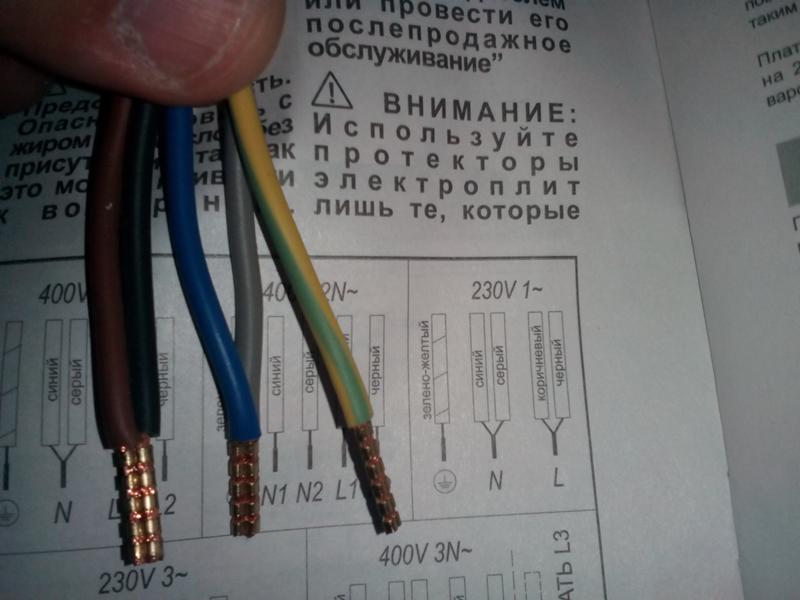

Варочная панель. Я так понимаю зелено-желтый провод это ноль. А синий-серый и коричневый-черный это две фазы что ли? Их можно подключить к одной фазе все ?
зеленый это земля, если нет заземления то можешь про него вообще забыть, синий ноль, коричневый фаза.
SM
Sergej Moiseenko
81 790
Лучший ответ
написано же русским по белому
синий/серый ноль коричневый/чёрный фаза
Максим Крюков
Максим Крюков
50 886
все утебя соединено под монофазное потребление -желточеленъй ето заземление, в ЕС зануление, другие ноль и фаза, по барабану ка подсоедениш
ИС
Иван Салабай
84 133
Емли у вас 220 вольт на фото с права схема . Вот так и подсоединяйте . Синий серый это фаза, а коричневый чёрный это ноль
То есть то, что написано и перед глазами лежит - не факт, а то, что напишу я - истина в первой инстанции?
Или Вы всерьёз считаете, что инструкция написана из расчёта ОБЯЗАТЕЛЬНО Вас обмануть?
Сети бываю разными. Бывает трёхфазная без заземлённой нейтрали, бывает трёхфазная с заземлённой нейтралью, бывает заведены две фазы с двумя нейтралями, бывает линейное напряжение с двумя фазами и без нейтрали, бывает однофазная сеть с заземлённой нейтралью (наиболее у нас применяемая). Какая у Вас сеть подвода электроэнергии Вы не описываете, но просите дать рекомендации. Не имея исходных данных рекомендации давать не буду.
Из Вашего описания могу предположить, что у Вас, всё же однофазная сеть с заземлённой нейтралью. Тогда соединять так как на правом верхнем рисунке инструкции. Жёлто - зелёный конец на ЗАЗЕМЛЕНИЕ. Не на ЗАНУЛЕНИЕ, а на ЗАЗЕМЛЕНИЕ. Зануление и заземление хотя и имеют одинаковую конструкцию, но предназначены для разного.
Можно ли не заземлять мощный электрический потребитель?
Можно, но опасность поражения электрическим током возрастает многократно.
Данияр Ысаков
Данияр Ысаков
76 963
5 проводов на трехфазную электроплиту
Желто- зелёный- земля
Синий ноль
И три фазы остальные провода
Фазы подключаются отдельно. Две фазу вместе дают напряжение 380 В. Убивает при касании сразу
Юрий Абрамский
Юрий Абрамский
77 600
Александр Гришин Ты вопрос внимательно читал? Сине-серый и коричневой чёрный скручены вместе
Левые провода к фазе и нулю. Жёлтый на заземление (если оно есть)
