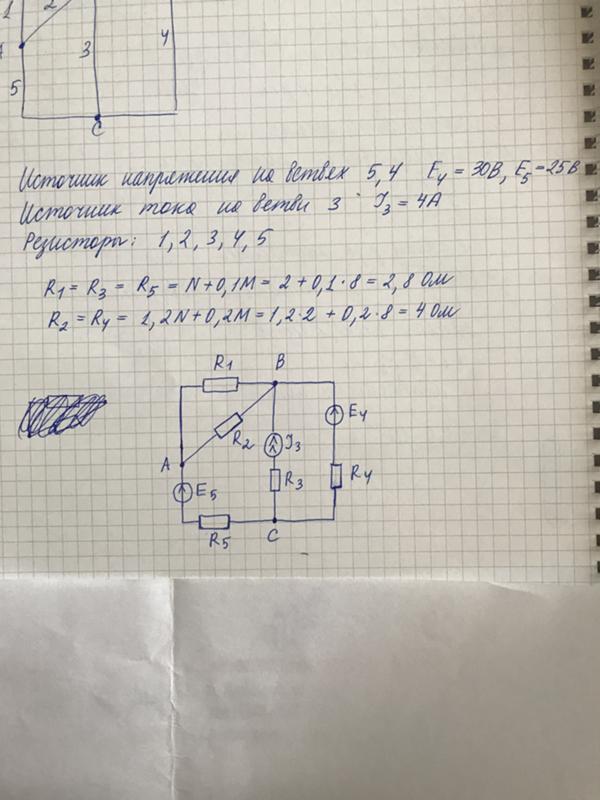

Помогите решить электрическую цепь: (

Поменяйте местами ветви, чтоб источник тока оказался во "внешней" ветви. Параллельные сопротивления приведите к одному. Далее реализация метода - проще простого.
Еще проще решение - методом двух узлов.
Все это можете помотреть тут:
https://www.youtube.com/channel/UCtPEhBi3fpYDpt2QAMzFhXg/videos?view_as=public

Взорветься.

Прежде всего нужно упростить схему.
Замени параллельное сопротивление R1 и R2 на эквивалентное.
Затем найди полное сопротивление ветви
R6 = R5 + (R1 * R2) / (R1 + R2)

Получится два контура.
В одном из них контурная ЭДС будет E4 в другом E5.
Собственным сопротивлением контура называется сумма всех входящих в него сопротивлений. То есть собственные сопротивления будут равны:
R34 = (Rит + R3) + R4 и R36 = (Rит + R3) + R6 соответственно.
Общее сопротивление - это сопротивление, входящее в смежные контура. Оно равно (Rит + R3).

Обозначим контурные токи как I34 и I36.
Система уравнений:
R34 * I34 - (Rит + R3) * I36 = E4
R36 * I36 - (Rит + R3) * I34 = E5
I36 - I34 = J3

или
((Rит + R3) + R4)* I34 - (Rит + R3) * I36 = E4
((Rит + R3) + R6) * I36 - (Rит + R3) * I34 = E5
I36 - I34 = J3
Три уравнения - три неизвестных - контурные токи и эквивалентное сопротивление источника тока (напряжение на источнике тока не зависит от тока, протекающего через него, поэтому оно не является постоянным).

Взорветься.

Попытались, не можем.

Изи

Прежде всего нужно упростить схему. Три уравнения - три неизвестных - контурные токи и эквивалентное сопротивление источника тока (напряжение на источнике тока не зависит от тока, протекающего через него, поэтому оно не является постоянным).

Обозначим контурные токи как I34 и I36.
Система уравнений:
R34 * I34 - (Rит + R3) * I36 = E4
R36 * I36 - (Rит + R3) * I34 = E5
I36 - I34 = J3

или
((Rит + R3) + R4)* I34 - (Rит + R3) * I36 = E4
((Rит + R3) + R6) * I36 - (Rит + R3) * I34 = E5
I36 - I34 = J3

ты електрик

хм, ты электрик?

а в каком классе вы

Попытались, не можем.

Обозначим контурные токи как I34 и I36.
Система уравнений:
R34 * I34 - (Rит + R3) * I36 = E4
R36 * I36 - (Rит + R3) * I34 = E5
I36 - I34 = J3

или
((Rит + R3) + R4)* I34 - (Rит + R3) * I36 = E4
((Rит + R3) + R6) * I36 - (Rит + R3) * I34 = E5
I36 - I34 = J3

Ересь какая-то.

смотри тут:
https://www.youtube.com/channel/UCtPEhBi3fpYDpt2QAMzFhXg/videos?view_as=public

Прежде всего нужно упростить схему.
Замени параллельное сопротивление R1 и R2 на эквивалентное.
Затем найди полное сопротивление ветви
R6 = R5 + (R1 * R2) / (R1 + R2)

Получится два контура.
В одном из них контурная ЭДС будет E4 в другом E5.
Собственным сопротивлением контура называется сумма всех входящих в него сопротивлений. То есть собственные сопротивления будут равны:
R34 = (Rит + R3) + R4 и R36 = (Rит + R3) + R6 соответственно.
Общее сопротивление - это сопротивление, входящее в смежные контура. Оно равно (Rит + R3).

Обозначим контурные токи как I34 и I36.
Система уравнений:
R34 * I34 - (Rит + R3) * I36 = E4
R36 * I36 - (Rит + R3) * I34 = E5
I36 - I34 = J3

или
((Rит + R3) + R4)* I34 - (Rит + R3) * I36 = E4
((Rит + R3) + R6) * I36 - (Rит + R3) * I34 = E5
I36 - I34 = J3
Три уравнения - три неизвестных - контурные токи и эквивалентное сопротивление источника тока (напряжение на источнике тока не зависит от тока, протекающего через него, поэтому оно не является постоянным).

Прежде всего нужно упростить схему.
Замени параллельное сопротивление R1 и R2 на эквивалентное.
Затем найди полное сопротивление ветви
R6 = R5 + (R1 * R2) / (R1 + R2)

Получится два контура.
В одном из них контурная ЭДС будет E4 в другом E5.
Собственным сопротивлением контура называется сумма всех входящих в него сопротивлений. То есть собственные сопротивления будут равны:
R34 = (Rит + R3) + R4 и R36 = (Rит + R3) + R6 соответственно.
Общее сопротивление - это сопротивление, входящее в смежные контура. Оно равно (Rит + R3).

Обозначим контурные токи как I34 и I36.
Система уравнений:
R34 * I34 - (Rит + R3) * I36 = E4
R36 * I36 - (Rит + R3) * I34 = E5
I36 - I34 = J3

или
((Rит + R3) + R4)* I34 - (Rит + R3) * I36 = E4
((Rит + R3) + R6) * I36 - (Rит + R3) * I34 = E5
I36 - I34 = J3
Три уравнения - три неизвестных - контурные токи и эквивалентное сопротивление источника тока (напряжение на источнике тока не зависит от тока, протекающего через него, поэтому оно не является постоянным).

Ё ба ный свет, слишком сложно

о

цепь можно только разорвать
