подскажите схему радиомикрофона принципиальную и монтажную в FM диапазоне. простота приветствуется !

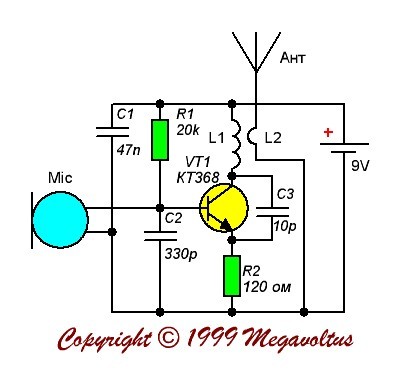

L1 - 5-6 витков на оправке 4 мм. L2 - 4-5 витков внутри или поверх L1. Провод 0.5 мм. Рекомендую поэкспериментировать с соотношением витков и расположением катушек. Транзистор КТ368, но можно даже КТ3102Е, поскольку схема не критична к разбросу номиналов деталей. Микрофон от импортного телефона, магнитофона. Обычно схема работает сразу после включения. В любом случае рекомендую померить напряжение на базе транзистора высокоомным вольтметром, - оно должно быть порядка 1.1-1.2 В. Если же оно другое, то надо подобрать сопротивление R1 пока не будет все как надо. Иногда возникающие проблемы обусловлены тем, что микрофоны изготовляемые разными фирмами отличаются сопротивлением ( 1.1 кОм примерно) . Если большая выходная мощность не требуется, можно увеличить R2 до 200 Ом. В этом случае потребляемый ток составит около 7 mA, а это примерно 100-150 часов работы от батарейки "крона". Можно применять и другие микрофоны например "Сосна" или МКЭ333, а также запитывать микропередатчик от 3- 5 В, но в этом случае придется изменять сопротивление R1 так, чтобы напряжение смещения на базе транзистора было порядка1.1-1.2В

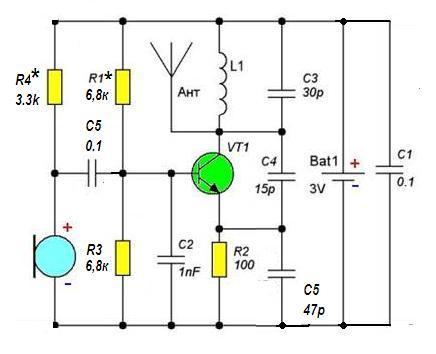

Транзистор КТ368 . Катушка на оправке 4 мм содержит 5,5 витков
Ёмкость контура в пределах 10 - 15 пф.
И ещё есть кое-какие тонкости.
Будешь делать - напиши.

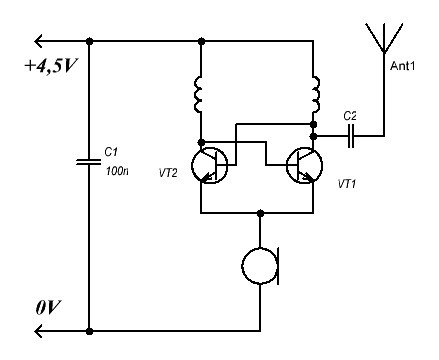

Вот ещё неплохая схема: Когда-то делал такую, проще не придумаешь. Но до ума не довёл. Катушки мотать на оправке диаметром 4 мм, витков 6-8, по-моему. Транзисторы лучше КТ368. Микрофон -маленький импортный от телефона, с двумя выводами. Лучше попробовать оставить только одну катушку, потому что с двумя иногда начинает генерить на одной частоте, иногда на другой. Настраивать сжимая-разжимая витки. На китайский УКВ-приёмник работает метров на 30 точно.
