Вега 312 электролиты

Здравствуйте.
Радиола вега 312. Заменил все электролиты фон в динамиках пропал.!!! При замене двух больших кондеров к50-12 25в 5000мкф и к50-12 1000мкф третьего типа (крепление гайкой), на современные.
Сразу же греется трансформатор слышно как лак в нем закипает, что я сделал не так? Минус припаял к шасси, соединил плюсы перемычкой. Потом переделал все, просто соединил перемычками параллельно плюсы и минусы трансформатор перестал греться, опять появился сильный громкий фон в динамиках. Как припаять эти кондеры? Сасибо!!!
Юлечка Сорокина
Юлечка Сорокина
749
Ну вот и что за х*рню ты написал? Какие плюсы с минусами ты там соединил? Как вообще в этом мусоре искать причину порблемы, если ты не дал буквально нихрена? А потом ныть будет "ы, мне не помогли, а я ведь так хорошо всё расписал, а меня в жопу послали"...
Игорь Валерич Маврычев
Игорь Валерич Маврычев
59 699
Лучший ответ
скорее где-то или неправильно спаял или замкнул соплей.
Александр Лысенко
Александр Лысенко
67 705
внимательно смотри. какой-то из электролитов должен иметь изоляцию своего минуса от общего провода аппарата
Алексей Иванов
Алексей Иванов
52 877
Юлечка Сорокина Было стало. Плюсовой провод один, четыре минуса
Юлечка Сорокина Здравствуйте как припаять штекеры к проводам колонок, как определить к каким контактам паять плюс и минус ?
У тебя схема есть ???

100 % нету.

НЕЛЬЗЯ их СПАИВАТЬ ВМЕСТЕ

Ты спаял вместе кондеры из двух разных цепей.

5000 стоит сразу после диодов выпрямителя а 1000 подключено через

сопротивление R21 и фильтрует другую цепь

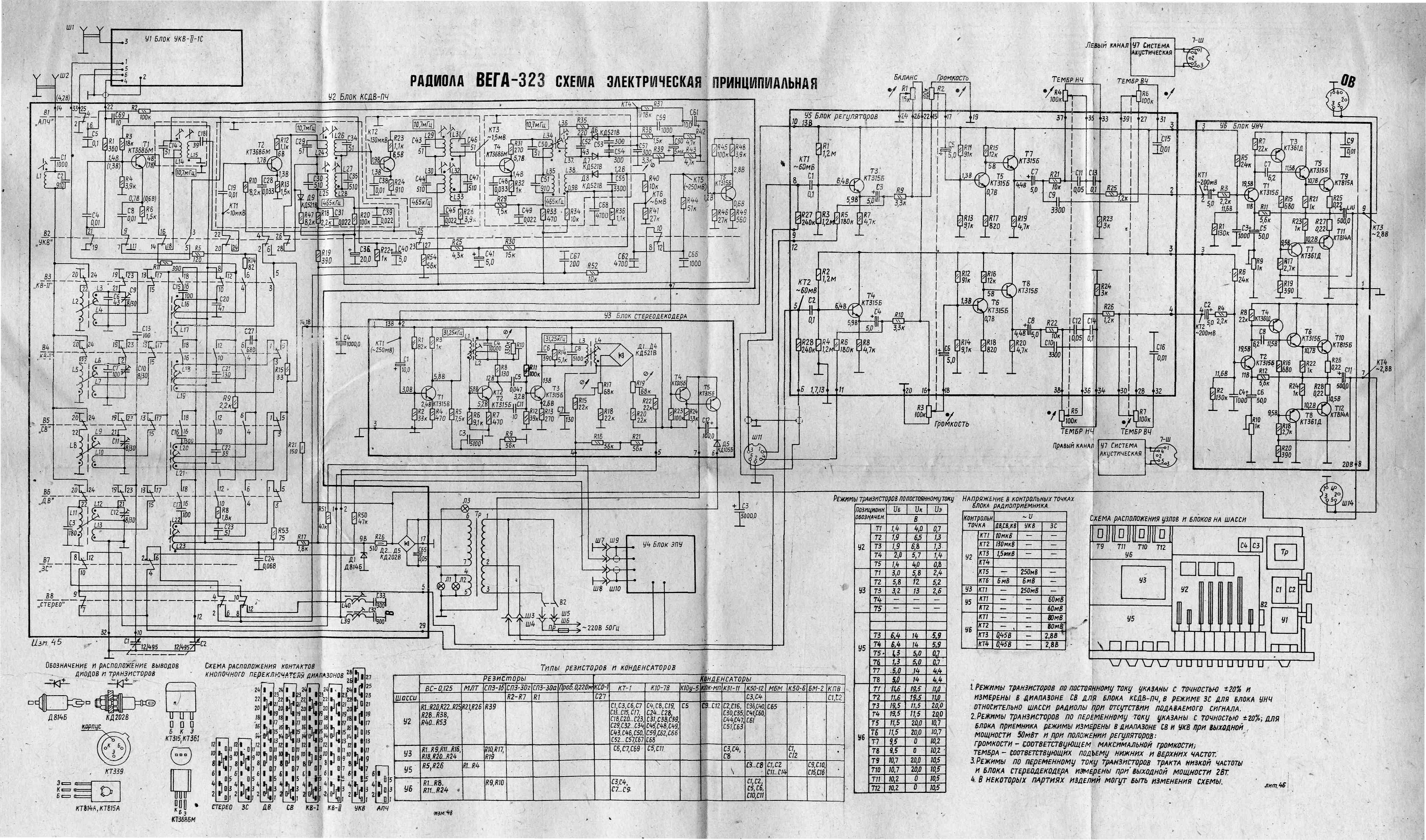

Вот здесь полная схема - ее можно увеличить

http://forum.vegalab.ru/attachment.php?attachmentid=233135&d=1427961588

Вырежу уменьшенный кусок этой схемы (чтобы поместился) и вставлю сюда

Цепи кондеров от диодов выпрямителя - отмечены красным

Кондеры и резистор в синих квадратах

1
Юля Халястова
Юля Халястова
59 646
Юлечка Сорокина А почему тогда у старых кондеров были плюсы перемычкой соеденены
Может мне минусы нужно не соединять перемычкой ?
Схема есть у меня я не разбираюсь в схемах
Юлечка Сорокина Еще вопрос как припаять штекеры к проводам колонок, как определить к каким контактам паять плюс и минус ?
Юлечка Сорокина Скажите пожалуйста, эти конденсаторы нужно менять, они как то влияют на фон в колонках или, что еще можно проверить? Я красным обвел.
"Минус припаял к шасси,"
Какой МИНУС у него ПЛЮС на корпусе
ОЛ
Ольга Лосева Петрушенкова
71 586
Юля Халястова Ты схему 312 видел? - ТУПЯК

Какой ПЛЮС на корпусе ???
фазировка катушек намудрил?
Chigir Biblioteka
Chigir Biblioteka
38 093
При исправных конденсаторах не должно быть такой хрени. Если ты включил положительные выводы к плюсу источника, а отрицательные - к шасси, по типу включения К50-12, всё должно работать. Нужно ВНИМАТЕЛЬНО повторить старую схему включения и применить конденсаторы на напряжение не ниже 25В. Можно и на 50 поставить. Провода, соединяющие выводы конденсаторов со схемой должны быть по возможности большого сечения и короткими.
Наталья Юркина
Наталья Юркина
14 853
Юлечка Сорокина Может минусы не нужно перемычкой соединять? Плюсовой провод один был средняя жила у кондера перемычкой соединен был
Юлечка Сорокина Скажите, как припаять штекеры к проводам колонок, как определить к каким контактам паять плюс и минус ?
Юлечка Сорокина Скажите пожалуйста, эти конденсаторы нужно менять, они как то влияют на фон в колонках или, что еще можно проверить? Я красным обвел.
